30W 9V 3570 Smd conduzido para luzes automotivos

30W 9V 3570 smd led para especificações de luzes automotivas:

Nome do produto	30W 9V 3570 smd led para luzes automotivas
Número da peça	GD-3570W650-3C2D0-S1E5P
Marca de batatas fritas	China Sanan 55mil flip chip, 6 chips a bordo com 3S2P
Entrada	9-10vdc com corrente direta máxima de 3.000 mA
Fluxo	3000-3400lm a 3.000 mA
Eficiência de iluminação	120-140 LPW a 1600 mA
Cor	Regular stock with 6000-7000K white, Ra>70
Poder	Máximo em torno de 30 watts a 3000mA de corrente direta carregada
Material da embalagem	Cerâmica ALN com substrato para menor resistência térmica
Ângulo de iluminação	120 graus com embalagem plana, sem lente de silicone domo na parte superior
Marca e fabricante	GMLEDs, GMKJ
Garantia	4 anos
Serviço OEM	1. Peças SKD disponíveis; 2. O serviço de montagem de LED de placas PCB de alumínio também está disponível aqui.

Por que precisamos usar chips eutéticos flip em vez de chips normais ligados por fio dourado para os leds smd automotivos 3570?

O uso da tecnologia eutética flip-chip em vez de chips normais com fio de ouro para LEDs SMD 3570 automotivos oferece várias vantagens importantes. Veja por que os chips eutéticos flip-chip são preferidos:

1. Gerenciamento térmico aprimorado

Design Flip-Chip:O chip é diretamente ligado ao substrato, permitindo caminhos mais curtos de dissipação de calor. Isso garante que o calor gerado durante a operação seja transferido de forma eficiente para o dissipador de calor.

Ligação Eutética:Fornece excelente condutividade térmica em comparação com o epóxi usado na colagem de fios de ouro, o que é fundamental para LEDs automotivos de alta potência.

2. Maior confiabilidade

Eliminação de ligações por fio:A colagem tradicional de fio de ouro é propensa a estresse mecânico e fadiga, especialmente em ambientes automotivos adversos (vibração, ciclos de temperatura). Os designs flip-chip removem esse ponto fraco, resultando em maior durabilidade.

Resistência à ciclagem térmica:A tecnologia eutética flip-chip resiste às frequentes flutuações de temperatura típicas de aplicações automotivas sem degradação.

3. Desempenho óptico aprimorado

Sem sombra de fios:Os designs flip-chip eliminam as ligações dos fios, reduzindo os efeitos de sombreamento e melhorando a uniformidade e a saída da luz.

Extração de luz aprimorada:As estruturas flip-chip permitem uma emissão de luz mais eficiente devido à sua geometria otimizada.

4. Design compacto e de alta potência

Os chips flip permitem embalagens menores e mais eficientes, suportando densidades de potência mais altas. Isto é crucial para aplicações de iluminação automotiva, como faróis, onde são necessárias fontes de luz compactas e de alta intensidade.

5. Eficiência de custos em aplicações de longo prazo

Embora a tecnologia eutética flip-chip possa ter um custo inicial mais elevado, a sua maior eficiência, fiabilidade e longevidade reduzem os custos de manutenção e substituição ao longo do ciclo de vida do LED automóvel.

Conclusão:

Para LEDs SMD 3570 em aplicações automotivas, os chips eutéticos flip-chip fornecem desempenho superior em termos de gerenciamento térmico, confiabilidade e saída óptica. Esses benefícios se alinham aos exigentes requisitos dos sistemas de iluminação automotiva, tornando-os a escolha preferida.

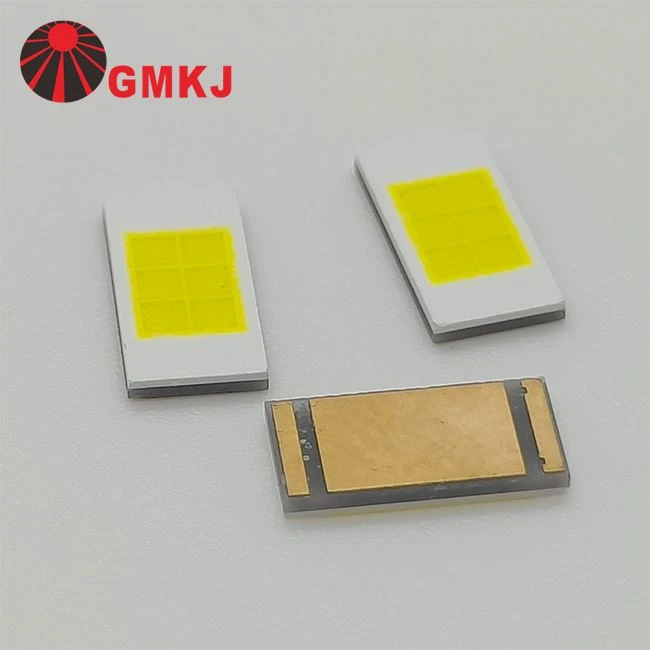

30W 9V 3570 smd led para luzes automotivas Imagem:



30W 9V 3570 smd led para dimensões de luzes automotivas:



30W 9V 3570 smd led para especificações de luzes automotivas:



Parâmetro	Símbolo	Condições	Mínimo	Média	Máx.	Unidades
Tensão direta	VF	IF=1600mA	8.50	8.75	9.25	V
Junção de resistência térmica para embarcar	RΘJ-B	IF=1600mA	--	0.5	--	grau /W
Fluxo Luminoso	Φv	IF=1600mA	1800	1950	2000	eu
Fluxo Luminoso	Φv	IF=3000mA	3000	--	3400	eu
Temperatura de cor	TCC	IF=1600mA	5500	6500	7000	K
IRC	Rá	IF=1600mA	70	72	--	--
Corrente reversa	IR	VR=15V	−−	−−	10	μ A
Ângulo de visão	2Θ1/2	IF=1600mA	−−	120	−−	Graus
