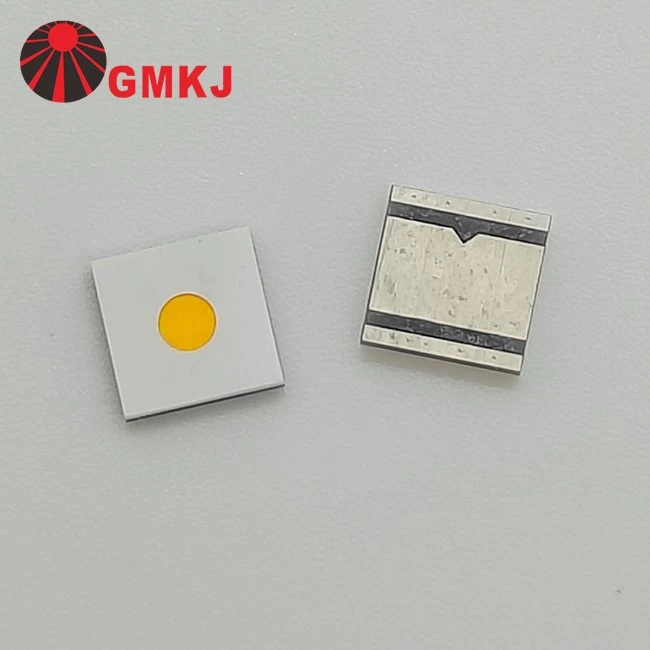

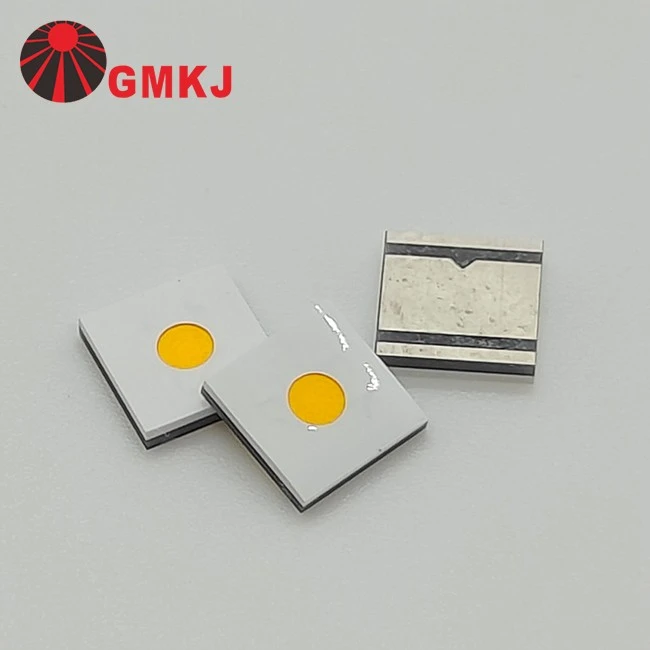

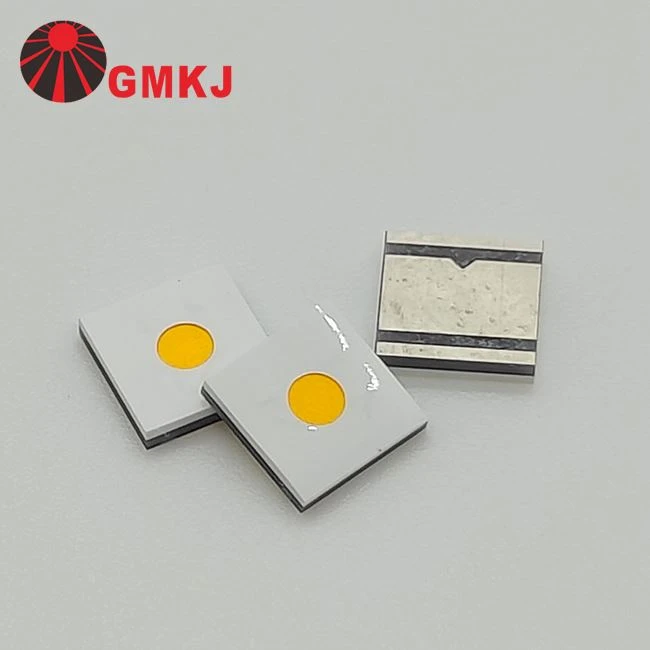

3535 LED branco redondo de cerâmica de 10 W para refletores de alta-intensidade e iluminação-de longo alcance
| Parâmetro | Especificação |
| Número da peça | GDY-3535WXXX-1CC-S1E5YBP-R70 |
| Potência LED | 10W |
| Tipo de LED | LED redondo de alta potência |
| CCT(k) | 3000k/4000k/5000k/6000k/7000k |
| IRC | 70/80/90 |
| Tensão direta | 3.2-3.8V |
| Corrente de acionamento (mA) | Máximo até 3000mA |
| Fluxo Luminoso (lm) | 1000-1200lm a 3000mA |
| Área emissora (mm) | 1,3 mm |
| Material da embalagem | Substrato Cerâmico |
| Tensão direta (Vf) | 3V |
| Aplicativo | Refletores e holofotes profissionais/iluminação para estádios e-altas |
LED redondo vs. LED 3535 padrão
| Recurso | LED padrão 3535 10W | GMKJ 3535 LED redondo 10W |
| Número da peça | GDY-3535W600-1CD0-J2G7DM-R70 | GDY-5050W600-1CC-S1E5YBP-R70 |
| Imagem |
|
|
| Formato do Emissor | Área emissora retangular/quadrada convencional | Superfície emissora redonda compacta |
| Acoplamento Óptico | Design óptico-de uso geral; esforço extra para contornar o local | Combinação perfeita com óptica secundária, proporciona um ponto de feixe circular limpo |
| Iluminação-longa | O desempenho depende fortemente do design externo da lente | Pré-otimizado para iluminação direcional e de longa-distância, menos luz difusa |
| Ângulo de feixe | 120 com cúpula | Apartamento 120 |
| Sistema Óptico | Adapta-se a luminárias padrão convencionais | Otimizado para conjuntos ópticos compactos |
| Melhores casos de uso | Iluminação geral, luminárias de painel, luminárias lineares | Refletores, holofotes, iluminação direcional-de longo alcance |
Design de emissor redondo compacto 3535
parâmetros bondes cerâmicos do diodo emissor de luz branco do poder superior de 15W 9V 3535 SMD
|
Parâmetro |
Símbolo |
Condições |
Mínimo |
Média |
Máx. |
Unidades |
| Tensão direta (Vf) |
VF |
IF=3000mA |
3.20 |
-- |
3.80 |
V |
|
Junção de resistência térmica para embarcar (热阻) |
RΘJ-B |
IF=3000mA |
-- |
2 |
-- |
grau /W |
|
Fluxo Luminoso (流明) |
Φe |
IF=3-00mA |
1000 |
-- |
1200 |
LM |
|
GDY-3535W300-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
2800 |
-- |
3200 |
K |
|
GDY-3535W400-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
3700 |
-- |
4300 |
K |
|
GDY-3535W500-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
4700 |
-- |
5300 |
K |
|
GDY-3535W650-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
6200 |
-- |
6800 |
K |
|
IRC
(显色指数)
|
Rá
|
IF=3000mA | -- | 70 | -- | |
|
Corrente reversa (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Ângulo de visão [1] (发光角度) |
2Θ1/2 |
IF=3000mA |
−− |
120 |
−− |
Graus |
Precisa de um LED redondo-de alta intensidade para seu projeto de iluminação?
A GMKJ fornece soluções de LED redondo de cerâmica 3535 para aplicações que exigem alta intensidade luminosa, desempenho de feixe controlado e iluminação de longa-distância.
Contate nossa equipe de engenharia para especificações técnicas, recomendações ópticas ou amostras de avaliação.
Suporte Técnico Disponível
Seleção de especificações de LED branco
Personalização da temperatura de cor
Projeto do Módulo LED
Suporte para layout de PCB
Otimização do desempenho térmico
Suporte para testes de amostra
